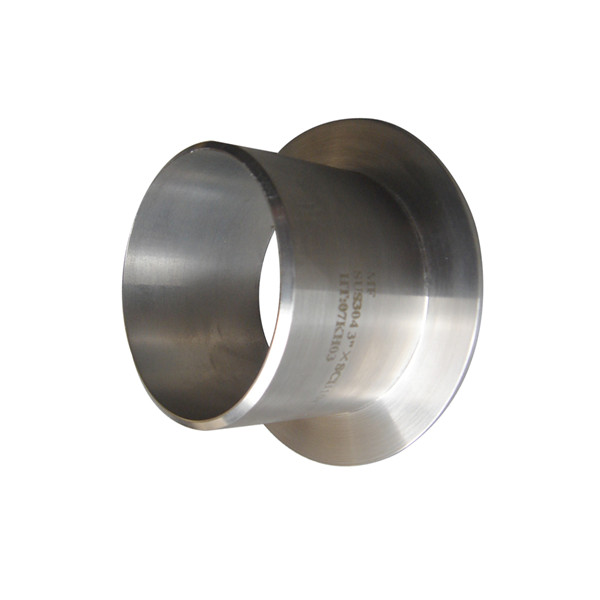

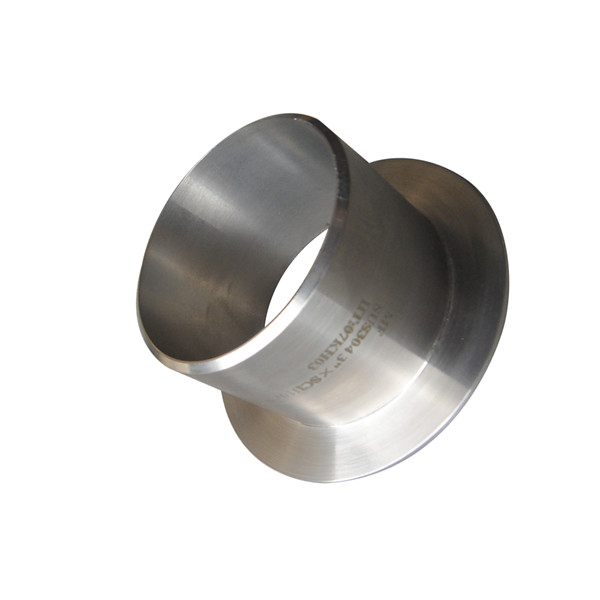

Pajisje tubash çelik inox, çelik i bardhë, i farkëtuar, me fund të shkurtër fllanxheje

Pajisje tubash Çelik inox Çelik i bardhë I farkëtuar Fund i shkurtër i fllanxhës me bashkim me prerje të shkurtër Imazh i paraqitur
  • Pajisje tubash çelik inox, çelik i bardhë, i farkëtuar, me fund të shkurtër fllanxheje
  • Pajisje tubash çelik inox, çelik i bardhë, i farkëtuar, me fund të shkurtër fllanxheje

Përshkrim i shkurtër:

Emri: Fundi i Stub-it
Madhësia: 1/2"-80"
Standardi: ANSI B16.9, MSS SP 43, EN1092-1, i personalizuar, etj.
Lloji: I gjatë dhe i shkurtër
Materiali: Çelik inox, çelik inox dupleks, aliazh nikeli.
Trashësia e murit: SCH5S, SCH10, SCH10S, STD, XS, SCH40S, SCH80S, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS, të personalizuara etj.


  • Trajtimi sipërfaqësor:pastrim me rërë, pastrim me rul, i marinuar ose i lëmuar
  • Fundi:skaj i pjerrët ANSI B16.25
    • Shkarko si PDF

    Detajet e produktit

    FUNDE TË SHKURTRA/TË MODELI (ASA/MSS)

    LLOJET E FUNDIT TË KËMBËS

    PËRFITIMET E MAJEVE TË KËMBËS SË LIDHJES SË PRETËR

    DETAJE FOTO

    PËRFUNDIMI I FUNDIT TË KËMBËS

    MATERIALI

    SHËNIM

    INSPEKTIM

    PAKETIMI DHE DËRGIMI

    PARAMETRAT E PRODUKTIT

    Emri i produktit Fundi i cungut
    Madhësia 1/2"-24" pa qepje, 26"-60" i salduar
    Standard ANSI B16.9, MSS SP 43, EN1092-1, të personalizuara etj.
    Trashësia e murit SCH5S, SCH10, SCH10S, STD, XS, SCH40S, SCH80S, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS, të personalizuara etj.
    Lloji I gjatë dhe i shkurtër
    Fund Fundi i pjerrët/BE/bashkimi me saldim të pjerrët
    Sipërfaqja turshi, rërë që rrotullohet
    Materiali Çelik inox:A403 WP304/304L, A403 WP316/316L, A403 WP321, A403 WP310S, A403 WP347H, A403 WP316Ti, A403 WP317, 904L,1.4301, 1.4307, 1.4401, 1.4571, 1.4541, 254Mo etj.
    Çelik inox dupleks:UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462, 1.4410, 1.4501 etj.
    Aliazh nikeli:inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 etj.
    Aplikacioni Industria petrokimike; industria e aviacionit dhe hapësirës ajrore; industria farmaceutike, shkarkimi i gazrave; termocentrali; ndërtimi i anijeve; trajtimi i ujit, etj.
    Avantazhet Stok i gatshëm, kohë më e shpejtë e dorëzimit; i disponueshëm në të gjitha madhësitë, i personalizuar; cilësi e lartë

           FUNDE TË SHKURTRA/TË MODELI (ASA/MSS)

    Skajet e majave janë të disponueshme në dy modele të ndryshme:

    • modeli i shkurtër, i quajtur skaje cungu MSS-A
    • modeli i gjatë, i quajtur skaje cungu ASA-A (ose skaj cungu me gjatësi ANSI)
    Skaje të shkurtra dhe të gjata me modele

    Model i shkurtër (MSS) dhe skaje të gjata të modelit (ASA)

    LLOJET E FUNDIT TË KËMBËS

    Skajet e majave janë të disponueshme në tre lloje të ndryshme, të quajtura "Tipi A", "Tipi B" dhe "Tipi C":

    • Lloji i parë (A) prodhohet dhe përpunohet për t'u përputhur me flanxhën standarde të mbështetjes së bashkimit me rrathë (të dy produktet duhet të përdoren në kombinim). Sipërfaqet e çiftëzimit kanë një profil identik për të lejuar një ngarkim të qetë të sipërfaqes së zgjatur.
    • Skajet e majës së tipit B duhet të përdoren me flanxha standarde rrëshqitëse.
    • Skajet e tipit C mund të përdoren ose me nyje me mbivendosje ose me flanxha rrëshqitëse dhe prodhohen nga tuba.

    Llojet e skajeve të cungut

    PËRFITIMET E MAJEVE TË KËMBËS SË LIDHJES SË PRETËR

    1. Zvogëlon koston e përgjithshme të lidhjes me flanxhë. Në përgjithësi, flanxha e lidhjes me rreth është e një grade më të ulët se materiali i skajit të skajit dhe tubacionit, duke kursyer kështu peshën totale të materialit të gradës së lartë të përdorur për lidhjen me flanxhë. Shembull: Për një tub SS316, në vend që të përdoret një flanxhë e plotë me qafë saldimi 316, një kombinim i një skaji të skajit SS316 dhe një flanxheje të lidhjes me rreth prej çeliku karboni do të bënte të njëjtën punë të saktë, por pesha totale e materialit SS316 do të ishte më e ulët, dhe kostoja gjithashtu. Në thelb, skajet e skajit lejojnë minimizimin e peshës së materialit të gradës së lartë në tubacionet prej çeliku inox, duplex dhe lidhjeve të nikelit, duke kursyer kosto. Sigurisht, sa më i madh diametri dhe klasa e flanxhave, aq më i lartë është kursimi! 2. Lehtëson instalimin e flanxhës. Flanxha e lidhjes me rreth mund të rrotullohet në tub dhe thjeshton shtrirjen e vrimave të bulonave të flanxhave çiftëzuese.

    Duhet të theksohet se skajet e thumbave po bëhen të njohura edhe në aplikimet me presion të lartë (ndërsa në të kaluarën ato janë përdorur vetëm për aplikime me presion të ulët).

    psb (29)

    FOTO TË DETAJUARA

    1. Skaj i pjerrët sipas ANSI B16.25.

    2. Pa petëzim dhe çarje

    3. Pa asnjë riparim saldimi

    4. Trajtimi sipërfaqësor mund të jetë i turshuar ose i përpunuar imët me makinë CNC. Sigurisht, çmimi është i ndryshëm. Për referencë, sipërfaqja e turshuar është më e lirë.

    SHËNIM

    Punime të ndryshme shënjimi mund të bëhen sipas kërkesës suaj. Ne pranojmë shënjimin e LOGO-s suaj.

    5

    01905081832315

    INSPEKTIM

    1. Matjet e dimensioneve, të gjitha brenda tolerancës standarde.
    2. Toleranca e trashësisë: +/-12.5%, ose me kërkesën tuaj
    3. PMI
    4. Test PT, UT, me rreze X
    5. Pranoni inspektimin e palës së tretë
    6. Furnizim me MTC, certifikatë EN10204 3.1/3.2, NACE

    PAKETIMI DHE TRANSPORTIMI

    1. I paketuar me kuti kompensate ose paletë kompensate sipas
    2. Ne do të vendosim listën e paketimit në secilën pako
    3. Ne do të vendosim shenja transporti në secilën pako. Fjalët e shenjave janë me kërkesën tuaj.
    4. Të gjitha materialet e paketimit prej druri janë pa tymosje



    5

    8

  • Më parë:
  • Tjetra:

    • Skajet e majave janë të disponueshme në dy modele të ndryshme:

    • modeli i shkurtër, i quajtur skaje cungu MSS-A
    • modeli i gjatë, i quajtur skaje cungu ASA-A (ose skaj cungu me gjatësi ANSI)
    Skaje të shkurtra dhe të gjata me modele
    Model i shkurtër (MSS) dhe skaje të gjata të modelit (ASA)

    Skajet e majave janë të disponueshme në tre lloje të ndryshme, të quajtura "Tipi A", "Tipi B" dhe "Tipi C":

    • Lloji i parë (A) prodhohet dhe përpunohet për t'u përputhur me flanxhën standarde të mbështetjes së bashkimit me rrathë (të dy produktet duhet të përdoren në kombinim). Sipërfaqet e çiftëzimit kanë një profil identik për të lejuar një ngarkim të qetë të sipërfaqes së zgjatur.
    • Skajet e majës së tipit B duhet të përdoren me flanxha standarde rrëshqitëse.
    • Skajet e tipit C mund të përdoren ose me nyje me mbivendosje ose me flanxha rrëshqitëse dhe prodhohen nga tuba.

    Llojet e skajeve të cungut

    1. Zvogëlon koston e përgjithshme të bashkimit me flanxhë

    Në përgjithësi, flanxha e bashkimit me gardh është e një klase më të ulët se materiali i skajit të cunguar dhe tubacionit, duke kursyer kështu peshën totale të materialit të klasit të lartë të përdorur për bashkimin me fllanxha.

    Shembull:

    Për një tub SS316, në vend të përdorimit të një flanxhe të plotë me qafë saldimi 316, një kombinim i një skaji skajor SS316 dhe një flanxhe bashkimi me mbështjellës prej çeliku karboni do të bënte të njëjtën punë, por pesha totale e materialit SS316 do të ishte më e ulët, dhe kostoja gjithashtu.

    Në thelb, skajet e pjesëve të përparme lejojnë minimizimin e peshës së materialit të cilësisë së lartë në tubat prej çeliku inox, dupleks dhe lidhjesh nikeli, duke kursyer kosto. Sigurisht, sa më i madh diametri dhe klasa e flanxhave, aq më i lartë është kursimi!

    2. Lehtëson instalimin e flanxhës

    Fllanxha e bashkimit të presë mund të rrotullohet në tub dhe të thjeshtojë shtrirjen e vrimave të bulonave të flanxhave çiftëzuese.

    Duhet të theksohet se skajet e thumbave po bëhen të njohura edhe në aplikimet me presion të lartë (ndërsa në të kaluarën ato janë përdorur vetëm për aplikime me presion të ulët).

    b8f81711

    Foto të detajuara



    1. Skaj i pjerrët sipas ANSI B16.25.

    2. Pa petëzim dhe çarje

    3. Pa asnjë riparim saldimi

    4. Trajtimi sipërfaqësor mund të jetë i turshuar ose i përpunuar imët me makinë CNC. Sigurisht, çmimi është i ndryshëm. Për referencë, sipërfaqja e turshuar është më e lirë.



    Skajet e pjesëve të përparme mund të porositen me përfundime të ndryshme:

    • Skaje të pjerrëta
    • Skaje të sheshta
    • Skajet me flanxha
    • Skaje të groovezuara
    • Skaje me fileto (Vetëm Mashkull)

    1. Çelik karboni: A234 WPB Klasa B

    2. Çelik inox: 304/304L, 304H, 316/316L, 316H, 317L, 904L, 309S/H, 310S, 321, 6XN, 20CB, 347, 254SMO

    3.Duplex /Super Duplex:2205,Zeron 100,2507,410

    4. Lidhjet e nikelit: HC22, HB-3, HG3, HX, HC2000, HC276, NCI, NC, N, NL, NCMC, NICMC, NIC10, NIC11



    Shënimi

    Punime të ndryshme shënjimi mund të bëhen sipas kërkesës suaj. Ne pranojmë shënjimin e LOGO-s suaj.

    ce8e3030 f3cd7d80

    351db98c



    Inspektim

    1. Matjet e dimensioneve, të gjitha brenda tolerancës standarde.

    2. Toleranca e trashësisë: +/-12.5%, ose me kërkesën tuaj

    3. PMI

    4. Test PT, UT, me rreze X

    5. Pranoni inspektimin e palës së tretë

    6. Furnizim me MTC, certifikatë EN10204 3.1/3.2, NACE



    c3f889bd



    Paketimi dhe Transporti

    1. I paketuar me kuti kompensate ose paletë kompensate sipas

    2. Ne do të vendosim listën e paketimit në secilën pako

    3. Ne do të vendosim shenja transporti në secilën pako. Fjalët e shenjave janë me kërkesën tuaj.

    4. Të gjitha materialet e paketimit prej druri janë pa tymosje
