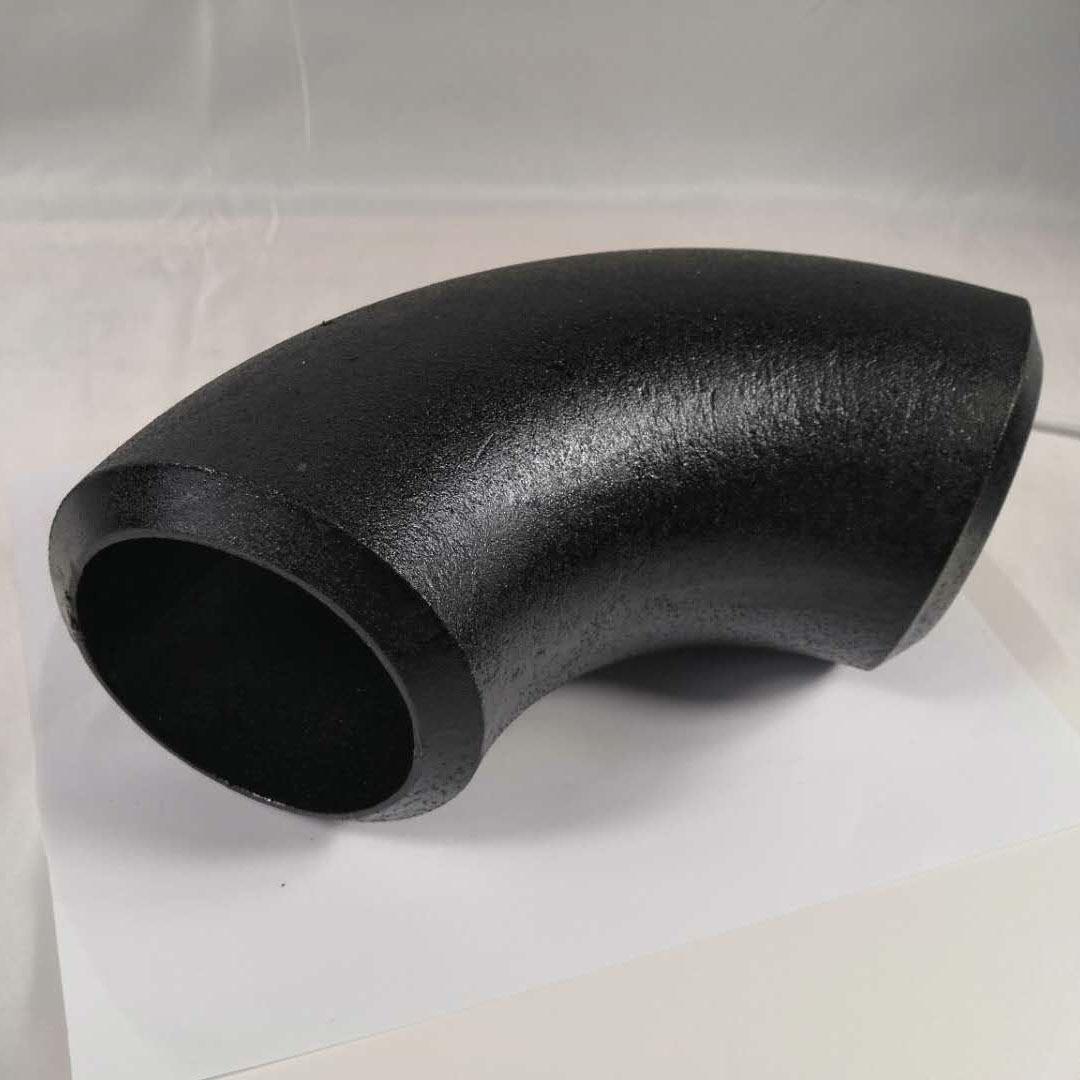

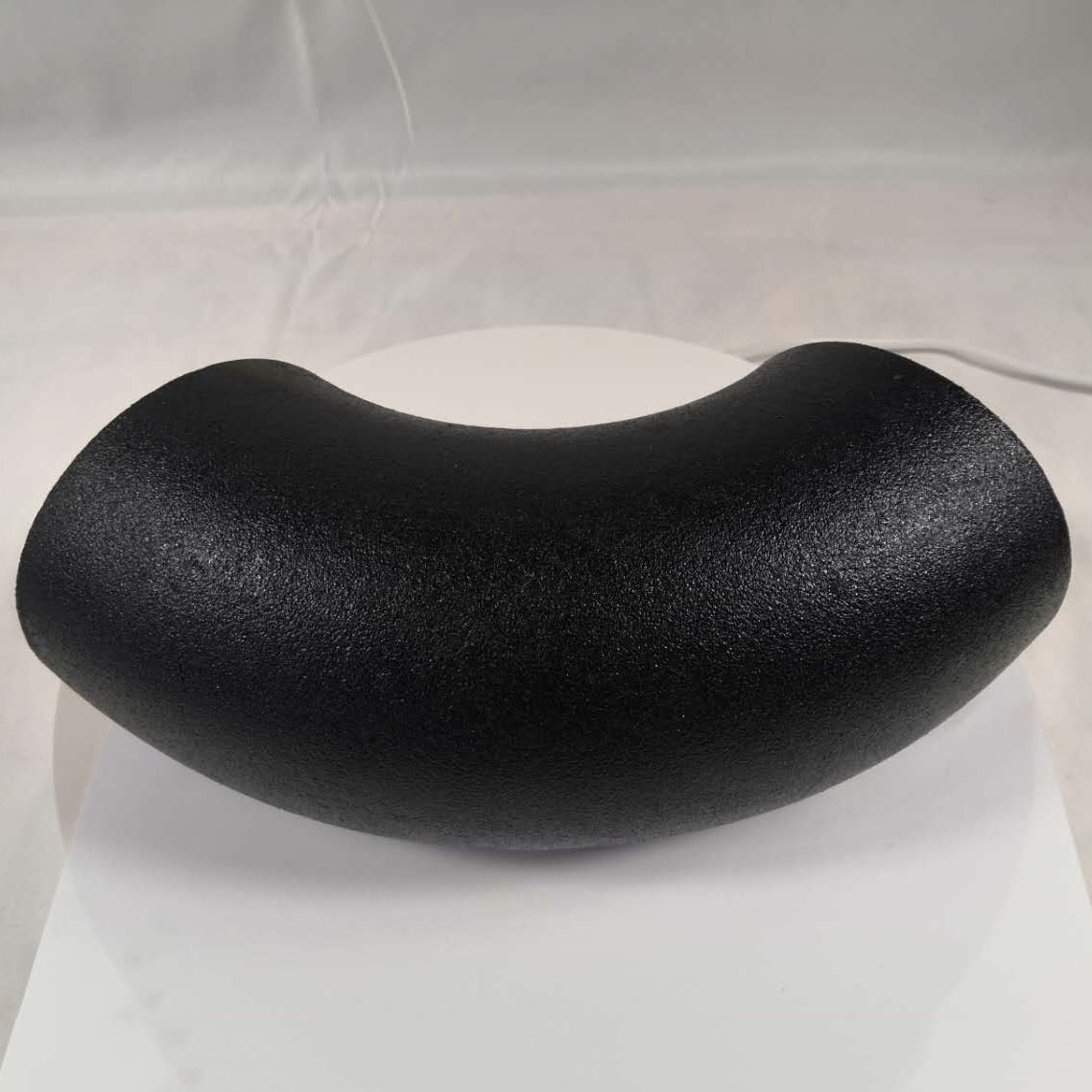

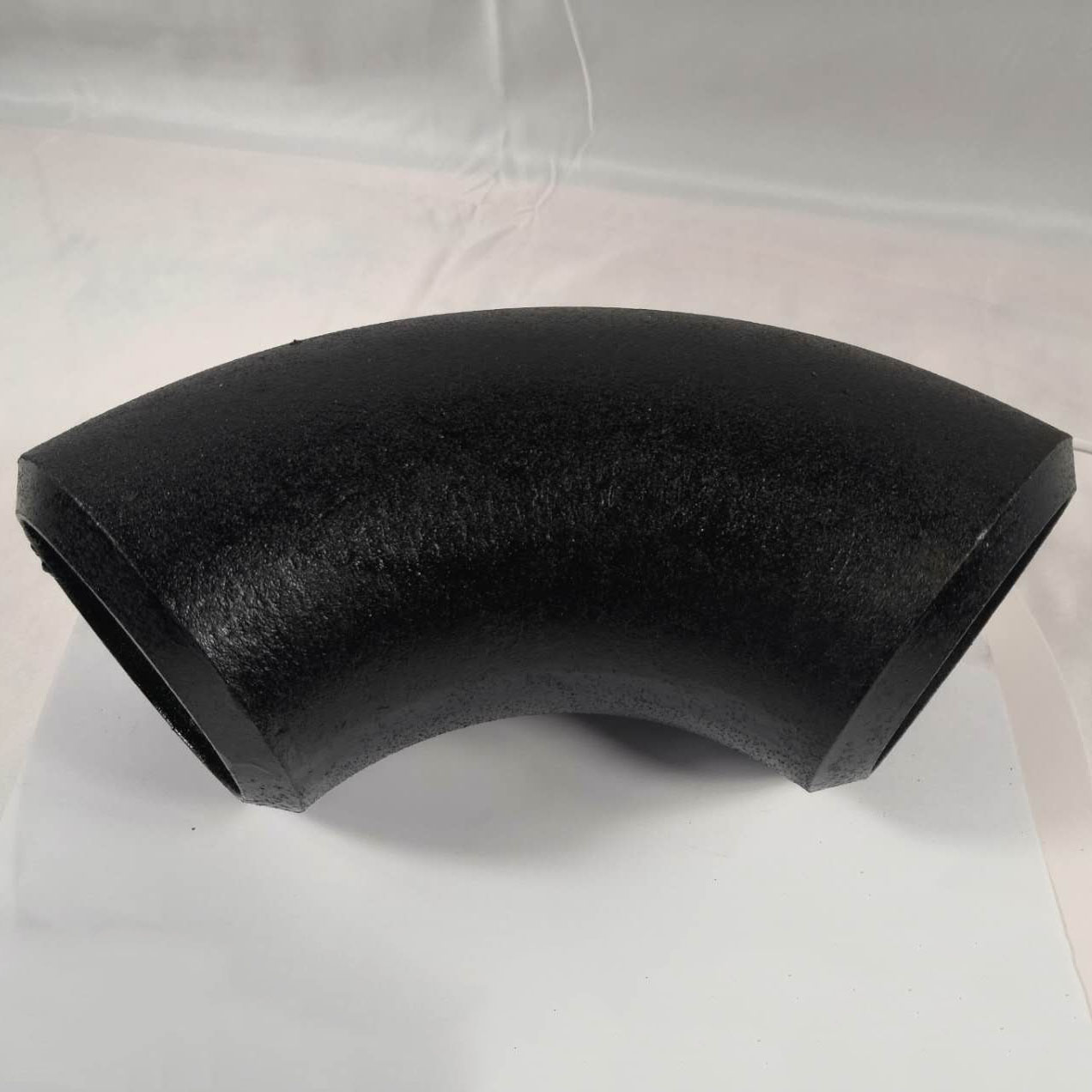

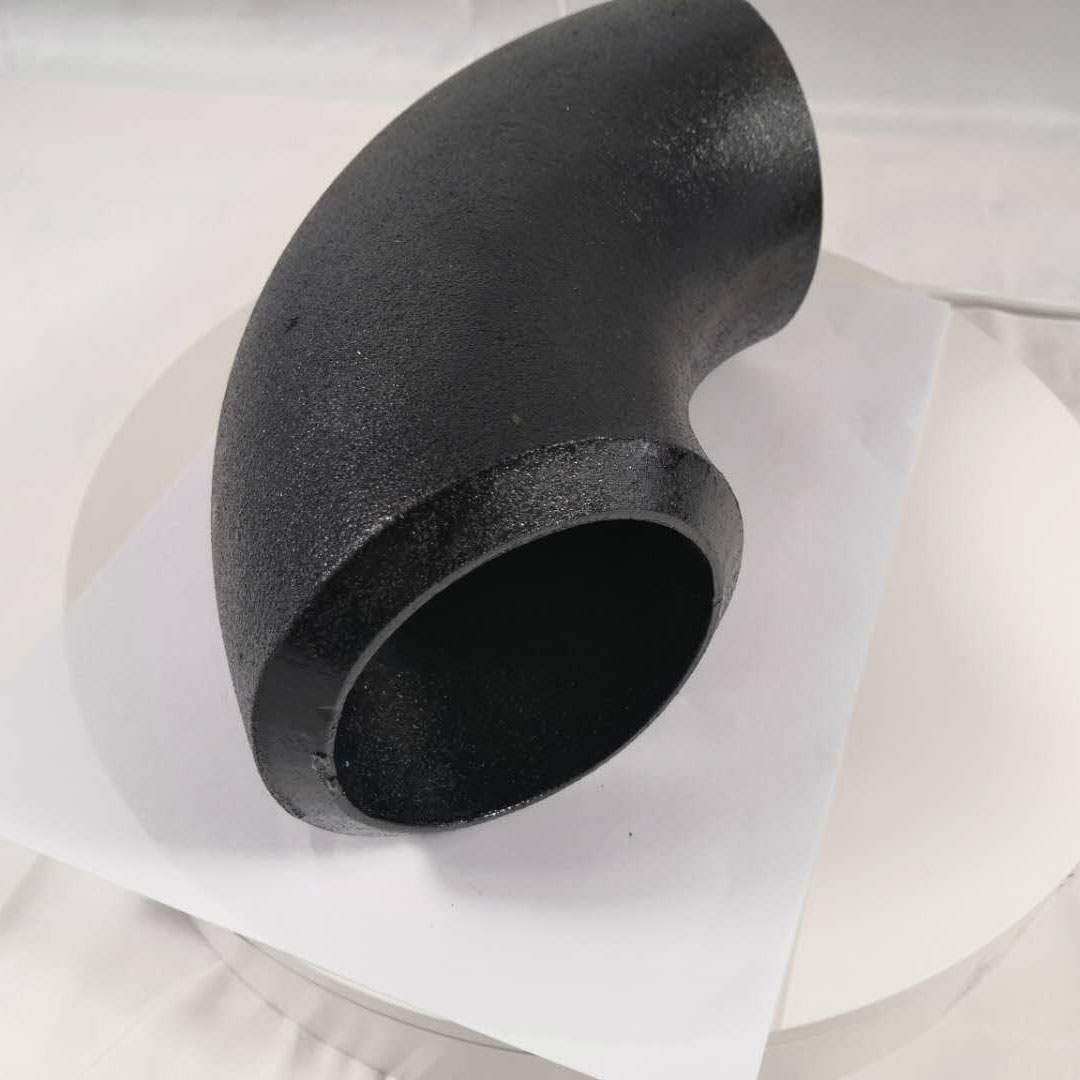

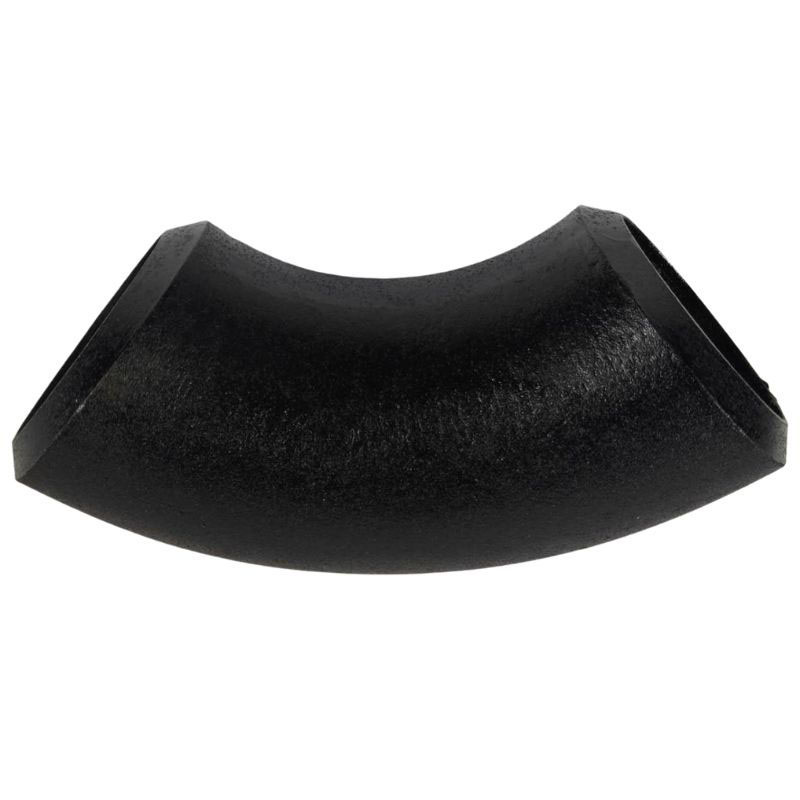

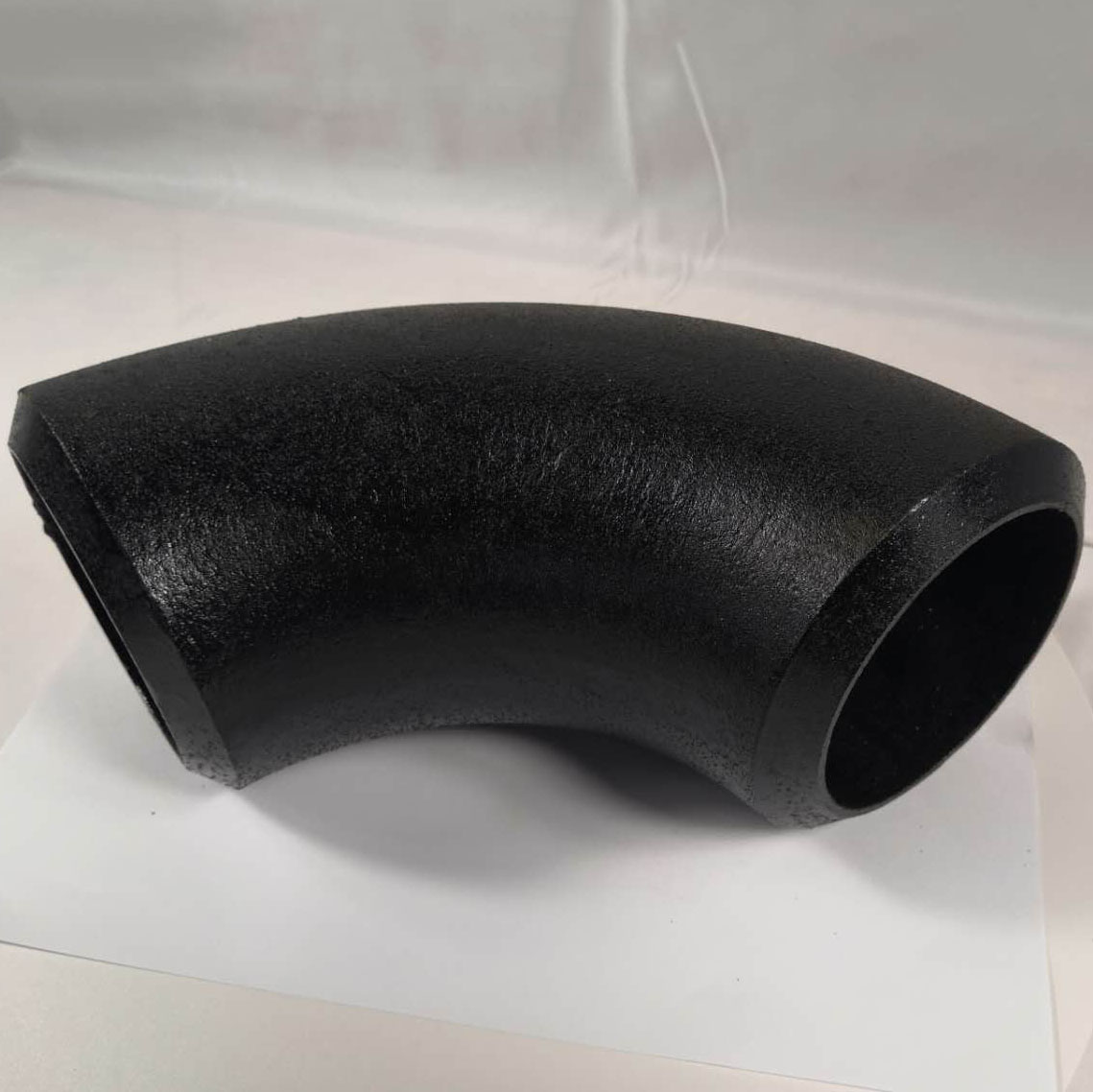

Tubacion me bërryl DN25 25A sch160 90 gradë
Bërryli i Fabrikës DN25 SCH160 90-Gradë është një pajisje tubash me presion të lartë, e projektuar me precizion, e projektuar për aplikime kritike ku besueshmëria dhe integriteti strukturor janë të panegociueshme. I prodhuar nga çeliku karboni ASTM A234 WPB pa qepje në përputhje të plotë me standardet ASME B16.9, ky bërryl 1.5D me rreze të gjatë është zgjidhja optimale për integrimin në sistemet e tubacioneve me presion të lartë të Schedule 160. Ndërtimi i tij pa qepje siguron përmbajtje superiore të presionit, rezistencë të jashtëzakonshme ndaj lodhjes dhe siguri të shtuar krahasuar me pajisjet e salduara, duke e bërë atë përbërësin e preferuar për shërbime të kërkuara në infrastrukturën petrokimike, të prodhimit të energjisë dhe të naftës dhe gazit.
Ky bërryl është projektuar për të lehtësuar një ndryshim të butë drejtimi prej 90 gradësh në rrjedhën e lëngut me presion të lartë, duke minimizuar turbulencën dhe rënien sistemike të presionit falë rrezes së optimizuar të lakimit 1.5D. Specifikimi i materialit ASTM A234 WPB garanton saldueshmëri të shkëlqyer dhe veti të forta mekanike, duke mundësuar krijimin e nyjeve të forta dhe pa rrjedhje me anë të saldimit që bëhen pjesë integrale e tubacionit. I projektuar për jetëgjatësi dhe performancë të palëkundur në mjedise të vështira operative, ky bashkim është një bllok ndërtimi themelor për inxhinierët dhe kontraktorët në të gjithë botën të cilët janë të përkushtuar për të ndërtuar rrjete tubacionesh të qëndrueshme dhe me integritet të lartë.
PARAMETRAT E PRODUKTIT
| Emri i produktit | Bërryl tubi |
| Madhësia | Bërryl pa qepje 1/2"-36" (bërryl SMLS), i salduar 26"-110" me qepje. Diametri më i madh i jashtëm mund të jetë 4000 mm |
| Standard | ANSI B16.9, EN10253-2, DIN2605, GOST17375-2001, JIS B2313, MSS SP 75, etj. |
| Trashësia e murit | STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS etj. |
| Diplomë | 30° 45° 60° 90° 180°, etj. |
| Rrezja | LR/rrezja e gjatë/R=1.5D, SR/rrezja e shkurtër/R=1D |
| Fund | Fundi i pjerrët/BE/bashkimi me saldim të pjerrët |
| Sipërfaqja | ngjyra e natyrës, e llakuar, pikturë e zezë, vaj anti-ndryshk etj. |
| Materiali | Çelik karboni:A234WPB, A420 WPL6 St37, St45, E24, A42CP, 16Mn, Q345, P245GH, P235GH, P265GH, P280GH, P295GH, P355GH etj. |
| Çeliku i tubacionit:ASTM 860 WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 etj. | |
| Çelik i lidhur Cr-Mo:A234 WP11, WP22, WP5, WP9, WP91, 10CrMo9-10, 16Mo3, 12crmov, etj. | |
| Aplikacioni | Industria petrokimike; industria e aviacionit dhe hapësirës ajrore; industria farmaceutike, shkarkimi i gazrave; termocentrali; ndërtimi i anijeve; trajtimi i ujit, etj. |
| Avantazhet | Stok i gatshëm, kohë më e shpejtë e dorëzimit; i disponueshëm në të gjitha madhësitë, i personalizuar; cilësi e lartë |
PAJISJE TUBASH
Pajisjet e tubave të salduara me anë të butonit përfshijnë bërryl për tuba çeliku, T për tuba çeliku, reduktor për tuba çeliku, kapak për tuba çeliku. Të gjitha këto pajisje tubash të salduara me anë të butonit, ne mund t'i furnizojmë së bashku, ne kemi më shumë se 20 vjet përvojë prodhimi.
Nëse jeni të interesuar edhe për pajisje të tjera, ju lutemi klikoni LINKUN e mëposhtëm për të kontrolluar detajet.
Bluzë me tub REDUKTOR TUBI TAPË TUBI KËRCITJE TUBI Pajisje të farkëtuara
Materiali dhe Prodhimi:
Ky bërryl është prodhuar nga tub pa qepje ASTM A234 WPB, një material çeliku karboni i farkëtuar i specifikuar për shërbim në temperaturë të moderuar, duke ofruar një ekuilibër optimal të forcës dhe qëndrueshmërisë. Prodhimi përdor një proces ngrohjeje dhe përkuljeje me shtytje të nxehtë pa qepje ose induksion. Kjo metodë siguron që trupi i bërrylit të jetë i lirë nga çdo shtresë gjatësore saldimi, duke eliminuar kështu një vijë të mundshme dobësie. Pas formimit, çdo pajisje i nënshtrohet trajtimit normalizues të nxehtësisë për të rafinuar strukturën e kokrrizave, për të lehtësuar streset e formimit dhe për të rivendosur vetitë optimale mekanike të materialit.
Kontroll Dimensional i Saktë:
Prodhuar me respektim të rreptë të tolerancave dimensionale ASME B16.9.
- Diametri i Jashtëm: 33.4 mm (toleranca ±0.8 mm).
- Trashësia e murit: Korrespondon me trashësinë minimale të murit SCH160 (rreth 6.55 mm). Prodhimi siguron trashësi uniforme të murit, me hollim në ekstrado të kontrolluar me kujdes brenda kufijve të lejuar të ASME.
- Dimensioni nga qendra në fund: I mirëmbajtur me saktësi në 38 mm (±1.5 mm).
- Jo-rrumbullakosje: Kontrolluar fort në skajet e tubave për të siguruar shtrirje dhe përshtatje të përsosur me tubin çiftëzues.
- Pjerrësia e Saldimit: Të dy skajet kanë një pjerrësi saldimi të përpunuar me makinë 37.5° me një sipërfaqe prej 1.6 mm (±0.8 mm), duke siguruar një përgatitje të pastër dhe të qëndrueshme për saldim me integritet të lartë.
Sipërfaqja dhe Shënimi:
Sipërfaqet e brendshme dhe të jashtme janë të lëmuara, duke nxitur një rrugë rrjedhjeje pa pengesa për të zvogëluar humbjen e presionit. Si standard, sipërfaqja furnizohet me një shtresë të zezë me shkallë mulliri; pastrimi me rërë deri në pastërti Sa2.5 është i disponueshëm me kërkesë. Çdo bërryl është shënuar përgjithmonë në përputhje me ASTM A960, duke përfshirë: Klasën e Materialit (A234 WPB), Madhësinë (1" SCH160), Identifikimin ose Markën e Prodhuesit dhe një Numër Nxehtësie të gjurmueshëm.
Verifikimi i lëndës së parë:
Çdo grup tubash pa qepje ASTM A234 WPB të përdorur në prodhim shoqërohet me një Certifikatë Testi Mulliri në përputhje me ASTM A960. Pas marrjes, ne kryejmë analiza spektrokimike për të verifikuar përputhshmërinë me kërkesat e përbërjes kimike të standardit për elementë si Karboni, Mangani, Silici, Fosfori dhe Squfuri. Mostrat nga e njëjta grup nxehtësie i nënshtrohen testimit të vetive mekanike për të konfirmuar nëse rezistenca në tërheqje, rezistenca në rrjedhshmëri dhe zgjatja përmbushin specifikimet A234 WPB (p.sh., rezistenca minimale në tërheqje 415 MPa, rezistenca minimale në rrjedhshmëri 240 MPa).
Inspektim Dimensional dhe Gjeometrik:
Çdo bërryl i përfunduar i nënshtrohet inspektimit dimensional 100%.
- Kalibrat dixhitalë dhe matësit tejzanorë të trashësisë përdoren për të matur me saktësi diametrin e jashtëm dhe trashësinë e murit në pika të shumëfishta, me vëmendje të veçantë te ekstrados (lakimi i jashtëm) ku mund të ndodhë hollim.
- Matësit e këndit të lakimit prej 90 gradësh dhe distancën nga qendra në fund verifikojnë këndin e lakimit prej 90 gradësh dhe distancën nga qendra në fund.
- Matësit e jashtërrumbullakësisë kontrollojnë elipticitetin e portit.
- Matësit e pjerrësisë së saldimit sigurojnë që këndi i pjerrësisë dhe dimensionet e tokës të jenë në përputhje me specifikimet e saldimit.
Testimi Sipërfaqësor dhe Jo-Shkatërrues (NDT):
- Inspektim vizual: Një ekzaminim i plotë i sipërfaqeve të brendshme dhe të jashtme për defekte të tilla si çarje, qepje ose petëzime.
- Testimi i Grimcave Magnetike (MT) ose Testimi i Depërtimit të Lëngjeve (PT): E gjithë sipërfaqja e jashtme, duke përfshirë skajet e pjerrëta, shqyrtohet duke përdorur këto metoda për të zbuluar të metat sipërfaqësore dhe afër sipërfaqes. Ky testim kryhet nga personel i çertifikuar sipas ASNT SNT-TC-1A Niveli II.
- Skanimi Ultrasonik i Trashësisë (UT): Skanimi i fokusuar kryhet në ekstrados dhe zona të tjera të mundshme hollimi për të siguruar që trashësia e murit përmbush ose tejkalon minimumin e projektimit.
Kontrolli dhe Verifikimi i Procesit:
- Monitorimi i Trajtimit Termik: Kurbat e temperaturës dhe kohës për trajtimin termik normalizues regjistrohen dhe arkivohen automatikisht, duke siguruar qëndrueshmëri dhe gjurmueshmëri të procesit.
- Testimi Hidrostatik (Opsional): Me kërkesë të klientit, bërrylat individuale mund t'i nënshtrohen testimit të presionit hidrostatik, zakonisht në 1.5 herë më të lartë se presioni i vlerësuar për temperaturën e aplikueshme, për të vërtetuar integritetin që përmban presion dhe hermeticitetin ndaj rrjedhjeve.
Inspektimi dhe Dokumentacioni Përfundimtar:
Të gjitha të dhënat e inspektimit regjistrohen në një Plan Inspektimi dhe Testimi (ITP). Produktet që kalojnë të gjitha kontrollet marrin një Certifikatë Lëshimi Përfundimtar të Inspektimit. Paketa e plotë e dokumentacionit në dispozicion përfshin: Certifikatën e Testimit të Mullirit (MTC 3.1), Raportin e Inspektimit Dimensional, Raportet e Testimit Jo-Shkatërrues (nëse ka), Regjistrat e Trajtimit të Nxehtësisë dhe Raportet e Inspektimit nga Palët e Treta (kur kërkohen nga klienti).
SIPËRFAQJA E BËRRILLIT
Shpërthim me rërë
Pas formimit në të nxehtë, ne organizojmë spërkatje me rërë për ta bërë sipërfaqen të pastër dhe të lëmuar.
Pas pastrimit me rërë, për të shmangur ndryshkun, duhet të bëhet lyerje me të zezë ose vaj anti-ndryshk, galvanizim me zhytje të nxehtë (HDG), epoksi, 3PE, sipërfaqe e zhdukur etj. Kjo varet nga kërkesa e klientit.
TRAJTIM ME NGROHJE
1. Mbani mostrën e lëndës së parë për t'u gjurmuar.
2. Organizoni trajtimin termik sipas standardit në mënyrë strikte.
SHËNIM
Punime të ndryshme shënjimi, mund të jenë të lakuara, të pikturuara, të etiketuara. Ose me kërkesën tuaj. Ne pranojmë të shënojmë LOGO-n tuaj.
FOTO TË DETAJUARA
1. Skaj i pjerrët sipas ANSI B16.25.
2. Së pari fërkojeni me rërë, pastaj përfundoni punën perfekte të lyerjes. Mund të lyhet edhe me llak.
3. Pa petëzim dhe çarje.
4. Pa asnjë riparim saldimi.
INSPEKTIM
1. Matjet e dimensioneve, të gjitha brenda tolerancës standarde.
2. Toleranca e trashësisë: +/-12.5%, ose me kërkesën tuaj
3. PMI
4. Test me rreze X, MT, UT
5. Pranoni inspektimin e palës së tretë
6. Furnizim me certifikatën MTC, EN10204 3.1/3.2
PAKETIMI DHE TRANSPORTIMI
Pas miratimit përfundimtar, çdo bërryl DN25 SCH160 lyhet menjëherë me vaj anti-korrozioni në skajet e pjerrëta dhe sipërfaqet e përpunuara. Më pas, ai vuloset individualisht në një qese plastike me frenues korrozioni me avull (VCI), duke siguruar mbrojtje të fortë kundër korrozionit gjatë transportit dhe magazinimit. Për porositë me shumicë, bërrylat e paketuara individualisht vendosen me kujdes në arka druri të forta për eksport ose kartona të përforcuar, me ndarës të brendshëm prej shkume ose kartoni për të parandaluar dëmtimin nga kontakti. Arkat janë të përforcuara nga jashtë me rripa çeliku dhe të shënuara qartë me simbole trajtimi si "I brishtë" dhe "Mbaje të thatë".
Aplikime të gjithanshme industriale:
Ky bërryl me presion të lartë dhe mure të rënda është zgjedhja ideale për aplikime kritike në industritë kryesore:
- Naftë dhe Gaz: Linja me presion të lartë në montimet e kokës së pusit, ski matëse, tubacione të stacionit të kompresorit dhe njësi hidropërpunimi me presion të lartë në rafineri.
- Gjenerimi i energjisë: Linjat e ujit të furnizimit me presion të lartë, sistemet kryesore të anashkalimit të avullit dhe lidhjet për ngrohësit me presion të lartë në termocentralet.
- Kimike dhe Petrokimike: Linjat e furnizimit dhe shkarkimit për reaktorët me presion të lartë, lidhjet për shkëmbyesit e nxehtësisë me presion të lartë dhe tubacionet në proceset e sintezës me presion të lartë (p.sh., ureja).
- Makineri Industriale: Tubacione hyrëse dhe dalëse për pompat me presion të lartë, linjat e sistemit hidraulik dhe aplikimet që i nënshtrohen ciklit të lartë të presionit ose pulsimit.
Avantazhet tona konkurruese:
- Specializim në Pajisje me Presion të Lartë: Ne kemi ekspertizë të përkushtuar në prodhimin e pajisjeve SCH160 dhe të klasit më të lartë, me përzgjedhje të materialeve dhe kontrolle të procesit të optimizuara posaçërisht për shërbimin me presion të lartë.
- Garancia e Integritetit pa Ndërprerje: Angazhimi ynë ndaj teknologjisë së prodhimit pa ndërprerje eliminon rreziqet që lidhen me nyjet e saldimit, duke ofruar nivelin më të lartë të sigurisë dhe besueshmërisë për klientët tanë.
- Menaxhim Rigoroz i Cilësisë: Një protokoll inspektimi me shumë faza, me kontrolle të rrepta në çdo hap prodhimi - veçanërisht NDT kritike për komponentët me presion të lartë - siguron një filozofi zero defekte për produktet që dalin në treg.
Pajisjet e tubave janë komponentë thelbësorë në sistemin e tubacioneve, të përdorura për lidhje, ridrejtim, devijim, ndryshim madhësie, vulosje ose kontroll të rrjedhës së lëngjeve. Ato aplikohen gjerësisht në fusha të tilla si ndërtimi, industria, energjia dhe shërbimet komunale.
Funksionet kryesore:Mund të kryejë funksione të tilla si lidhja e tubave, ndryshimi i drejtimit të rrjedhës, ndarja dhe bashkimi i rrjedhave, rregullimi i diametrave të tubave, vulosja e tubave, kontrolli dhe rregullimi.
Fusha e Zbatimit:
- Furnizimi me ujë dhe kanalizimi i ndërtesave:Bërrylat PVC dhe tris PPR përdoren për rrjetet e tubave të ujit.
- Tubacionet industriale:Fllanxhat prej çeliku inox dhe bërrylat prej çeliku të aliazhuar përdoren për të transportuar media kimike.
- Transporti i energjisë:Pajisjet e tubave të çelikut me presion të lartë përdoren në tubacionet e naftës dhe gazit.
- HVAC (Ngrohje, Ventilim dhe Kondicionim Ajri):Pajisjet e tubave të bakrit përdoren për të lidhur tubacionet e ftohësit, dhe nyjet fleksibël përdoren për të zvogëluar dridhjet.
- Ujitja bujqësore:Lidhësit e shpejtë lehtësojnë montimin dhe çmontimin e sistemeve të ujitjes me spërkatës.
-
Pajisje tubash çelik inox çeliku i bardhë i farkëtuar...
-
Tubacion i gjatë me bërryl DN50 50A STD 90 gradë ...
-
Çelik inox 304 304L 321 316 316L 90 gradë...
-
Tub çeliku inox SUS 304 321 316 180 gradë...
-

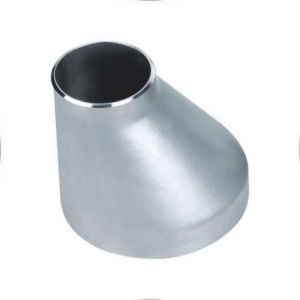

Reduktues Tubash Çeliku të Bardhë SCH 40 prej Çeliku Inoks...
-
